Quick-Connect Bayonet Connector - For Russian Industrial AC/DC Wiring, Miniature Power Connections

Русский компактный промышленный мини-разъем круглого байонетного типа с 4-контактным штыревым/гнездовым разъемом переменного/постоянного тока для быстрого подключения

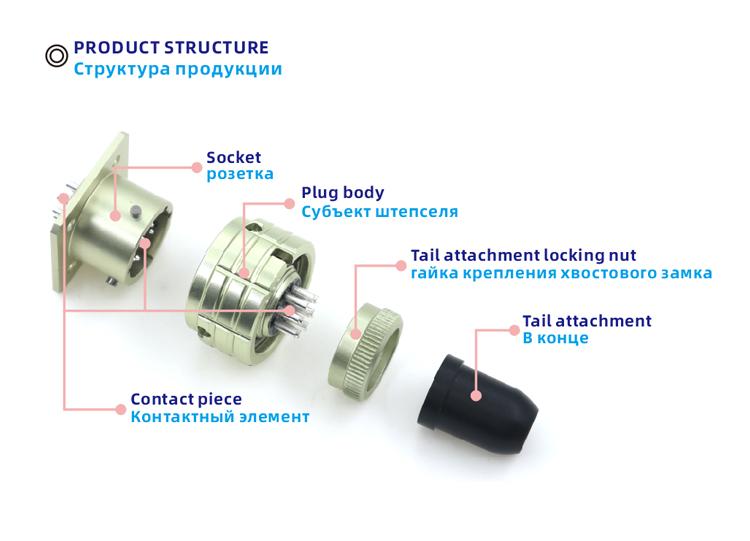

охраны труда и техники безопасности Последовательный соединитель разработан в соответствии с российским типом ОХЦ-Б С-1(2), широко используется в цепях постоянного и переменного тока, способ соединения - байонетный, розетка без хвоста, вилка с пластиковым прямым хвостом.

Предмет номер.:
OHS
Оплата:
Wire transfer, Paypal, Western Union, Alipay
Происхождение продукта:
China
Порт доставки:
Xiamen
Время выполнения заказа:
7

Запрос сейчас

премьера продукта

ВВЕДЕНИЕ ПРОДУКТА
Разъем серии OHS разработан в соответствии с российским типом Ohц-b C-1(2), широко используется в цепях постоянного и переменного тока, способ соединения - байонетный, розетка без хвоста, вилка с пластиковым прямым хвостом.

ПАРАМЕТРЫ ПРОДУКТА

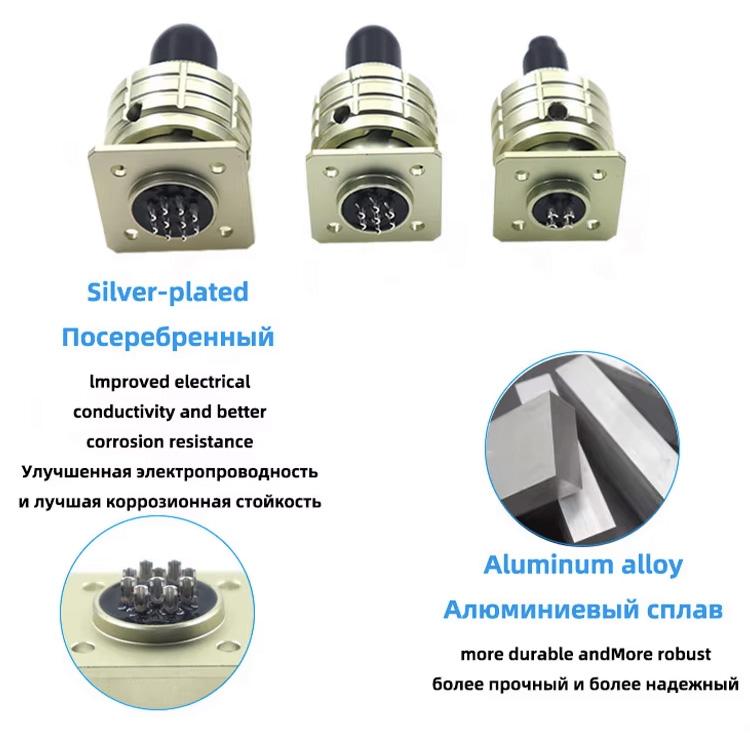

Материал корпуса	алюминиевый сплав	Тип соединения	Резьбовое соединение
Метод монтажа	Сварка	Рабочая температура	-60℃~+85℃
Номинальное напряжение	250 В	Контактное сопротивление	≤5 мОм
Вибрация	1-5000 Гц 20 г	Сопротивление изоляции	≥1000 МОм
Шок	1000 г (однократно), 100 г (многократно)	Диаметр контакта	Φ1,0 мм

РАБОЧЕЕ НАПРЯЖЕНИЕ И ТОК

Номер корпуса	Количество контактов	Рабочий ток (А)	Рабочее напряжение(В)
10	4	3.7	250 В
12	7	3.1	250 В
14	10	3.0	250 В
18	19	2.1	250 В
22	32	1.8	250 В
27	50	1.5	250 В

НАИМЕНОВАНИЕ И КОДЫ ПРОДУКТОВ

Примечание: Если вам нужны подробные чертежи размеров, обратитесь за консультацией к нашим сотрудникам службы поддержки клиентов, мы предоставим вам профессиональные ответы!
