Что именно такое Клеммы на DIN-рейку ? Клеммная колодка на DIN-рейке — это точка соединения, предназначенная для соединения, оконцовки и распределения электрических проводов в панелях управления, электрических шкафах или других электрических системах.
В электротехнике клеммные колодки на DIN-рейке являются основополагающими компонентами, играющими ключевую роль в создании надёжных и эффективных электрических соединений. Эти клеммные колодки специально разработаны для установки на DIN-рейки (Deutsches Institut für Normung). , Они обеспечивают удобный и организованный способ управления несколькими электрическими соединениями в компактном и доступном виде. Используя клеммные колодки на DIN-рейке, инженеры-электрики и технические специалисты могут упростить процесс электромонтажа, повысить надежность соединений, а также упростить обслуживание и устранение неисправностей.
Просмотреть все клеммные колодки на DIN-рейку

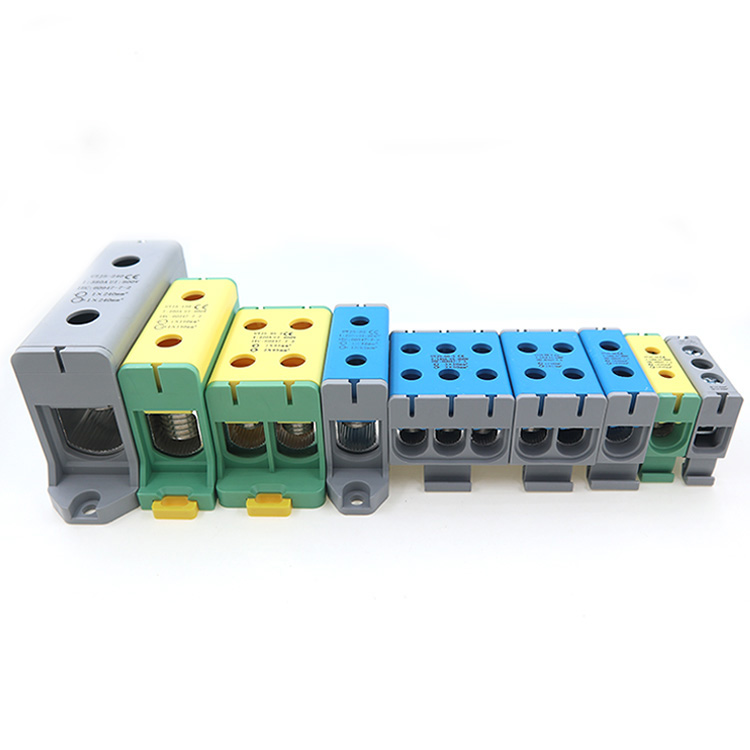

Одноуровневые клеммные колодки: наиболее распространенный тип с одним рядом разъемов, подходящий для простых задач по электромонтажу.
Двухуровневые клеммные колодки: имеют два ряда соединений, что обеспечивает компактные решения для электропроводки в условиях ограниченного пространства.
Трехуровневые клеммные колодки: имеют три ряда соединений, что обеспечивает более высокую плотность проводки для сложных систем управления, требующих эффективного управления несколькими соединениями.
Клеммные колодки заземления: специально разработаны для обеспечения безопасных точек заземления электрических систем, обычно маркируются зелено-желтым цветом для легкой идентификации.
Клеммные колодки с винтовыми зажимами: традиционный способ соединения, при котором провода фиксируются затягиванием винтов. Подходит для проводов различных размеров и типов, обеспечивая безопасное и надежное соединение.
Клеммные колодки с пружинным зажимом: пружинные механизмы фиксации проводов обеспечивают быстрый монтаж без инструментов. Идеально подходят для приложений, требующих частой смены соединений.
Клеммные колодки с втычным подключением: позволяют напрямую подключать одножильные или многожильные провода с наконечниками. Экономят трудозатраты и обеспечивают надежное соединение, подходят для высокоплотной проводки.
Клеммные колодки с предохранителями: оснащены одним или несколькими предохранителями в специальной откидной секции, обеспечивающей защиту от перегрузки по току. Обычно используются для защиты чувствительных устройств, таких как датчики и реле, часто со светодиодными индикаторами состояния предохранителя (перегоревший или целый).
Клеммные колодки без предохранителей: обеспечивают надежные точки соединения без встроенных предохранителей. Подходит для цепей, где уже предусмотрена защита от перегрузки по току.
Клеммные колодки для шин: используются в распределительных устройствах и панелях, отличаются простой конструкцией и компактными размерами. Обеспечивают распределение потенциалов на шинах сечением 10x3 мм.
Клеммные колодки со штифтами: прочная конструкция, требующая установки кольцевых клемм на провода перед затяжкой шестигранными гайками. Разработаны специально для безопасного распределения электроэнергии в электротехнической промышленности.
Клеммные колодки на DIN-рейке предназначены для обеспечения стандартизированных и безопасных решений по электропроводке электрических систем. Они адаптируются к различным сценариям, требующим организованных соединений и распределения питания/сигналов, охватывая как промышленное, так и гражданское электрооборудование.

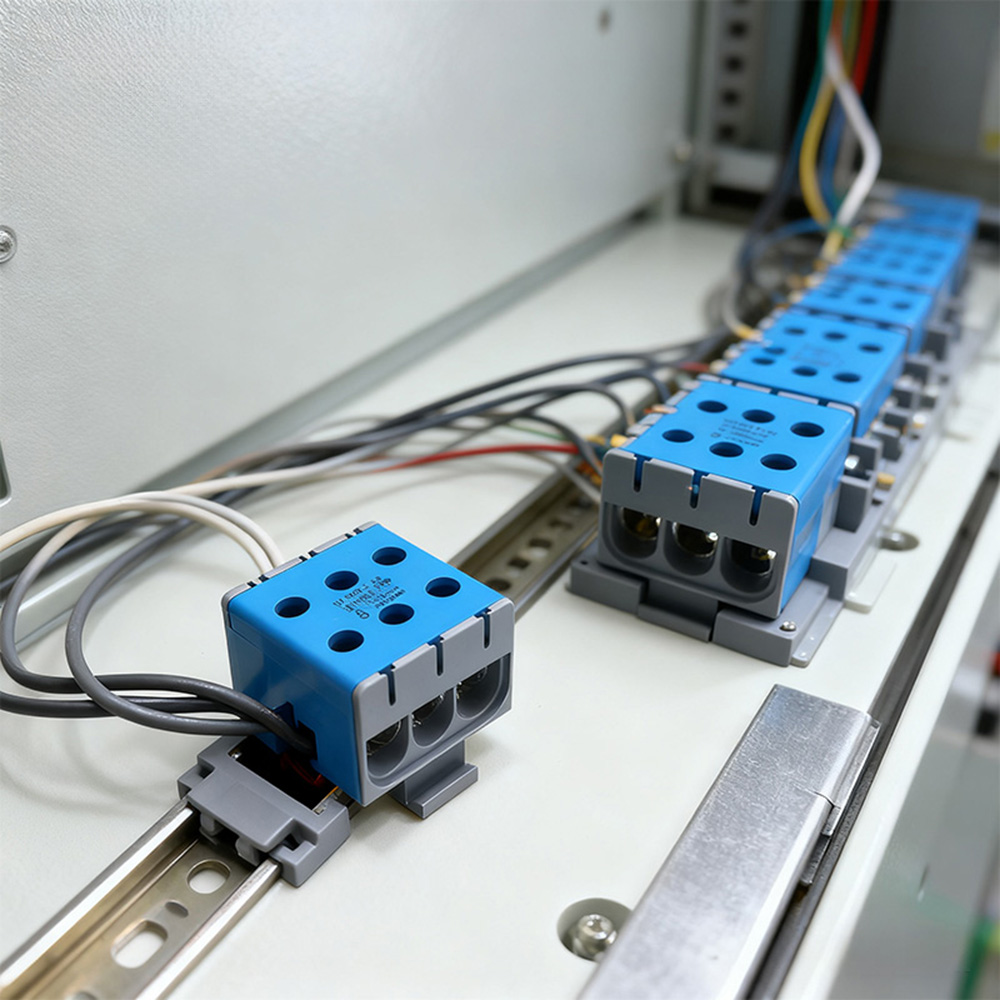

Основные области применения:
Оборудование промышленной автоматизации: Например, шкафы управления ПЛК, преобразователи частоты и сервосистемы. Используется для подключения источников питания, сигналов датчиков и линий исполнительных механизмов, реализуя проводку контура управления.
Электрические шкафы управления/распределительные коробки: В сильноточных и слаботочных шкафах зданий и предприятий распределить электроэнергию, подключить ответвления, организовать разводку главных цепей и цепей управления.
Приборы и испытательное оборудование: Подключите датчики обнаружения и сигнальные кабели, чтобы обеспечить стабильную передачу точных сигналов, а также облегчить отладку и обслуживание оборудования.
Железнодорожный транспорт и новое энергетическое оборудование: Например, распределительные щиты метрополитена, фотоэлектрические преобразователи и оборудование для накопления энергии. Используется для высоконадежного распределения электроэнергии и передачи электроэнергии по линиям электропередачи.
Системы автоматизации зданий: Монтаж электропроводки центрального кондиционирования, систем контроля безопасности и управления освещением для обеспечения централизованного управления и связи сигналов.
Морская и автомобильная электроника: Адаптируйтесь к требованиям по электропроводке в суровых условиях. Обеспечьте электрическую стабильность в условиях вибрации благодаря надёжным соединениям и защитной изоляции.
При выборе подходящих клеммных колодок на DIN-рейку основное внимание уделяется электрическим параметрам, способам подключения и условиям применения, а также пространству для установки и требованиям безопасности. Для пошагового отбора следуйте этим ключевым параметрам:
Номинальное напряжение/ток соответствия: Исходя из напряжения цепи (например, 24 В постоянного тока, 220 В переменного тока) и максимального рабочего тока, выбирайте клеммные колодки с параметрами не ниже фактически необходимых, чтобы избежать перегрева и перегрузки.
Адаптировать к спецификациям проводов: Проверьте тип подключаемых проводов (одножильный/многожильный) и их сечение (например, 0,5–2,5 мм²). Отверстия для проводов в клеммной колодке должны соответствовать сечению проводов для обеспечения надёжного соединения.
Винтовое соединение: Подходит для стационарной проводки и ситуаций, не требующих частых модификаций. Обладает высокой совместимостью, адаптируется к проводам различного сечения, но требует использования инструмента.
Пружинное окончание: Быстрая и не требующая инструментов проводка, идеально подходит для ситуаций с частым обслуживанием или ограниченным пространством. Обеспечивает высокую эффективность проводки, но немного более высокую стоимость.
Остановка плагина: Требует использования с наконечниками, подходит для плотной проводки и быстрого подключения. Обладает высокой прочностью и часто используется в автоматизированном оборудовании.
Совместимость с железной дорогой: Отдавайте предпочтение моделям, совместимым со стандартными DIN-рейками шириной 35 мм, чтобы обеспечить универсальность установки.
Плотность проводки: При ограниченном пространстве выбирайте двухуровневые/трехуровневые клеммные колодки, чтобы увеличить количество соединений на единицу пространства; одноуровневые клеммные колодки достаточны для общих сценариев, обеспечивая более аккуратную проводку.
Комбинированные функции: Выберите клеммные колодки сборных шин для распределения потенциала, клеммные колодки с предохранителями для защиты от перегрузки по току и специальные клеммные колодки заземления (с маркировкой зеленого и желтого цветов) для защиты заземления.
Защита окружающей среды: для условий повышенной влажности, запыленности или эксплуатации на открытом воздухе выбирайте клеммные колодки с более высокими степенями защиты (степень защиты IP, например, IP65), чтобы избежать повреждения изоляции.
Защита от помех/вибраций: для вибрирующих сред, таких как промышленное оборудование и железнодорожный транспорт, пружинные или штекерные клеммы более устойчивы к ослаблению, чем винтовые клеммы; для сред с сильными электромагнитными помехами выбирайте материалы с превосходными изоляционными характеристиками (например, PA66).
Сертификация безопасности: отдавайте приоритет продуктам, соответствующим международным стандартам, таким как IEC и UL, чтобы гарантировать соблюдение требований электробезопасности.
Удобство маркировки: выбирайте клеммные колодки с понятными позициями для маркировки или съемными табличками для облегчения последующего обслуживания.
Баланс затрат: для обычных случаев выбирайте винтовые клеммы (экономически выгодно); пружинные или штекерные клеммы рассматривайте только для особых потребностей (быстрая проводка, высокая надежность).
Не отдавайте предпочтение низкой стоимости по сравнению с номинальными параметрами: выбор клеммных колодок с током/напряжением ниже фактических требований может привести к перегреву или возникновению угроз безопасности.
Не игнорируйте соответствие типа провода: многожильные провода, используемые с клеммными колодками с винтовыми зажимами, требуют использования наконечников, чтобы предотвратить ослабление или плохой контакт.

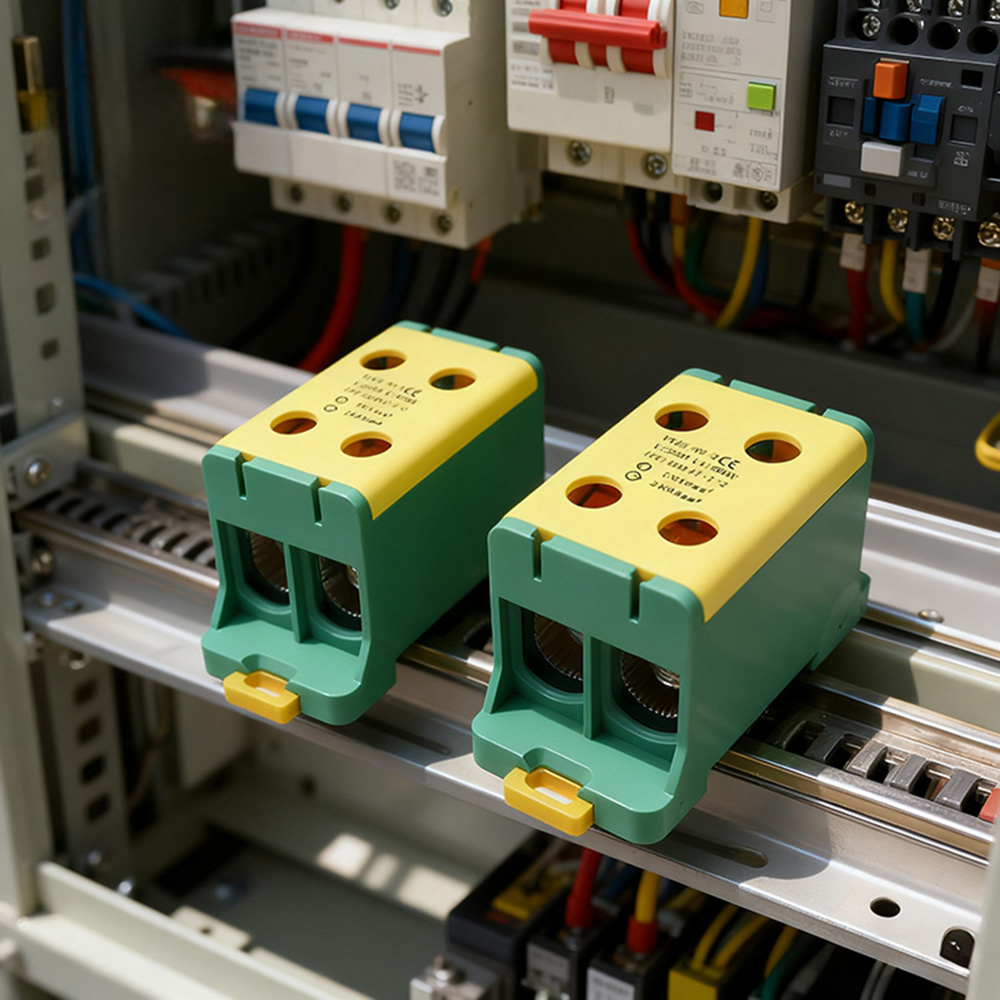

Основной процесс использования клеммных колодок на DIN-рейке включает в себя: «Подтверждение спецификаций клемм → Отключение питания цепи → Установка клемм на направляющую → Подключение проводов → Проверка надежности соединения проводов → Прикрепление этикеток для облегчения обслуживания в будущем».
Конкретные этапы работы следующие:
Проверьте тип и характеристики клеммной колодки, затем отключите питание соответствующей цепи. Во избежание поражения электрическим током убедитесь в отсутствии напряжения с помощью тестера.
Важное примечание по технике безопасности: Никогда не подключайте провода и не устанавливайте клеммные колодки при включенной цепи.
Совместите зажимы клеммной колодки с пазами рейки, затем надвиньте её на рейку с одного конца или плотно прижмите до щелчка, подтверждающего фиксацию. Если у вас несколько клеммных колодок, устанавливайте их последовательно, следя за тем, чтобы они плотно прилегали друг к другу. При необходимости закрепите оба конца монтажными кронштейнами, чтобы предотвратить расшатывание.
Рекомендация: стандартные DIN-рейки шириной 35 мм универсально совместимы с большинством моделей клеммных колодок.
Винтовое соединение: снимите изоляцию с провода на 6–10 мм (избегайте чрезмерного оголения проводников). Ослабьте винт клеммы, вставьте зачищенный проводник и затяните винт с умеренным усилием.
Пружинный зажим: снимите изоляцию с провода, затем вставьте проводник непосредственно в соединительное отверстие — пружина автоматически зажмёт и зафиксирует его. Чтобы снять, нажмите на фиксатор пружины специальным инструментом или отвёрткой, одновременно вытягивая провод.
Подключение с помощью штекера: сначала обожмите соответствующий наконечник на проводе, обеспечив плотное прилегание наконечника к проводнику. Вставьте наконечник непосредственно в гнездо клеммы до щелчка.
Аккуратно потяните за каждый провод, чтобы убедиться в надёжности соединения. Изолируйте все оголённые проводники лентой, чтобы предотвратить короткое замыкание. Прикрепите к клеммным колодкам или рейке этикетки с указанием назначения каждой клеммы, что упростит обслуживание.
Не подключайте несколько проводов к одной клемме, если это не указано производителем как совместимое.
При электромонтаже различайте положительные и отрицательные полюса, а также цепи высокого и низкого напряжения, чтобы предотвратить повреждение оборудования или возникновение угроз безопасности.
Во влажной или вибрирующей среде используйте клеммные колодки с соответствующим классом защиты и регулярно проверяйте соединения.
Заранее подготовьте необходимые инструменты: инструменты для зачистки проводов, отвертки, индикаторы напряжения и наконечники (для штекерного/винтового соединения многожильных проводов).

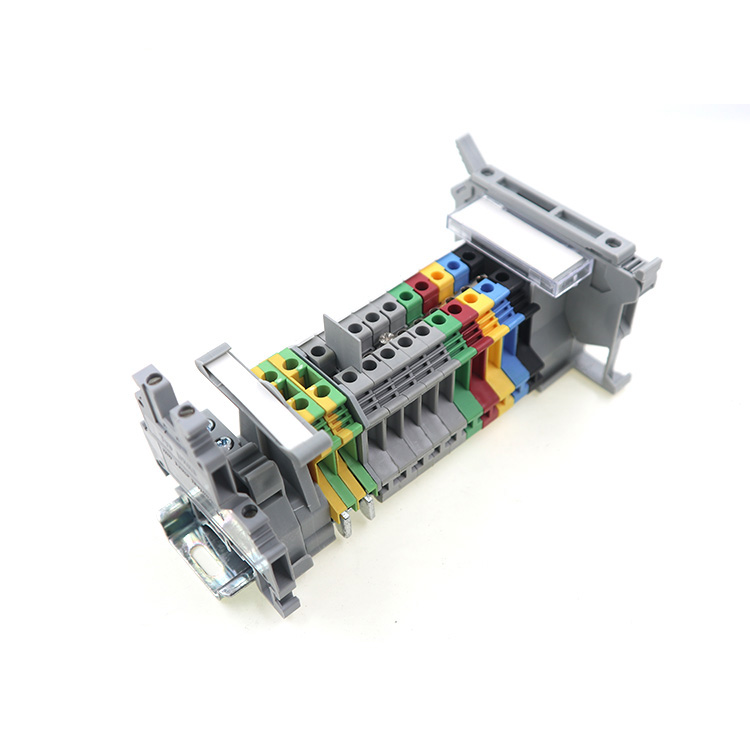

Клеммные колодки со скользящими соединениями представляют собой тип клеммной колодки на DIN-рейке, оснащенной подвижными токопроводящими соединениями (ползунками) для упрощения распределения потенциалов и шунтирования цепей.
Основным компонентом является скользящий токопроводящий ползун (обычно металлический), установленный на клеммной колодке.
Без переподключения проводов, перемещение перемычки вдоль ряда клемм электрически соединяет несколько смежных клемм.
Они выполняют базовую функцию стандартных клеммных колодок, добавляя при этом возможности быстрого соединения.
Экономьте время на подключение: устраняйте необходимость в перемычках между клеммами, сокращая объем ручных подключений.
Гибкая конфигурация: отрегулируйте диапазон мостового соединения, передвигая перемычку, адаптируясь к динамическим изменениям схемы.
Аккуратная проводка: избегайте запутанных соединительных проводов, поддерживайте порядок внутри шкафа и облегчайте уход за ним.
Распределение питания в шкафах управления: распределите один источник питания (например, 24 В постоянного тока) по нескольким клеммам управления.
Синхронизация сигналов: соединяйте сигнальные линии в системах ПЛК или сенсорных сетях для обеспечения постоянного потенциала.
Тестирование временных цепей: быстрое создание или отключение мостовых соединений во время ввода оборудования в эксплуатацию.
Независимо от того, проектируете ли вы панель управления или обслуживаете электросистемы, понимание принципов работы клеммных колодок на DIN-рейке крайне важно для безопасного и эффективного электромонтажа. Эти компоненты прочно зарекомендовали себя как неотъемлемая часть современных электрических систем, играя незаменимую роль в создании надежных электрических соединений, распределении электроэнергии и передаче сигналов. От простой бытовой электропроводки до сложных промышленных систем автоматизации, клеммные колодки на DIN-рейке — это незаметные герои, обеспечивающие бесперебойную работу электрооборудования.
Заглядывая в будущее, мы видим, что постоянное развитие клеммных колодок на DIN-рейке, обусловленное такими тенденциями, как миниатюризация, интеллектуальные технологии, новые материалы и экологичность, будет способствовать дальнейшему повышению их производительности и расширению сферы применения. Эти достижения позволят им отвечать меняющимся потребностям различных отраслей промышленности и способствовать разработке более эффективных, надежных и экологичных электросистем. Будь то стремление к технологическим инновациям на умных заводах, развитие возобновляемых источников энергии или совершенствование бытовых электроприборов, клеммные колодки на DIN-рейке будут продолжать играть важную и постоянно меняющуюся роль в мире электротехники.
Ищете высококачественные клеммные колодки на DIN-рейку, соответствующие стандартам IEC/UL? наш продукт диапазон или контакт наша команда для индивидуальных решений, соответствующих потребностям вашего приложения.
