В промышленном оборудовании стабильное электрическое соединение — это не только вопрос тока и напряжения. Это также защита, долговечность, безопасность и долгосрочная надежность. Машины часто работают в условиях воздействия пыли, вибрации, влаги, масла, перепадов температуры и частого технического обслуживания. Стандартный пластиковый разъем может быть недостаточно прочным для таких условий.
Именно здесь усиленный разъем становится важным.
Усиленный разъем — это прочный промышленный разъем, предназначенный для обеспечения надежных соединений питания, сигналов или управления в сложных условиях эксплуатации. По сравнению с обычными разъемами он обычно имеет более прочный корпус, надежную фиксирующую конструкцию, сменные вставки и лучшую защиту от пыли, воды и механических нагрузок.
Среди различных типов промышленных прямоугольных разъемов усиленный разъем серии HA является одним из наиболее широко используемых вариантов для компактных промышленных силовых соединений. Он обычно доступен в конфигурациях 3+PE, 4+PE, 5+PE и 7+PE, что делает его подходящим для станков, автоматизированного оборудования, шкафов управления, систем распределения питания и наружных промышленных устройств.
В этом руководстве объясняется, что такое усиленный разъем, как устроены разъемы серии HA и как выбрать подходящий разъем для вашего применения.
усиленный разъем, также называемый промышленным прямоугольным разъемом, представляет собой систему разъемов, предназначенную для суровых промышленных условий эксплуатации. Обычно он включает металлический корпус, изолирующую вставку, металлические контакты, кабельный ввод, уплотнительную прокладку и фиксирующий рычаг.
Основная цель усиленного разъема — сделать монтаж проводки более простым, безопасным и надежным. Вместо прямого подключения кабелей к оборудованию каждый раз пользователи могут подключать и отключать силовые или сигнальные линии через защищенную систему «штекер-гнездо».
Это особенно полезно для модульных машин, шкафов управления, производственных линий и оборудования, требующего регулярного обслуживания. Когда модуль машины необходимо заменить или переместить, разъем можно быстро отсоединить без повторной прокладки всей системы.

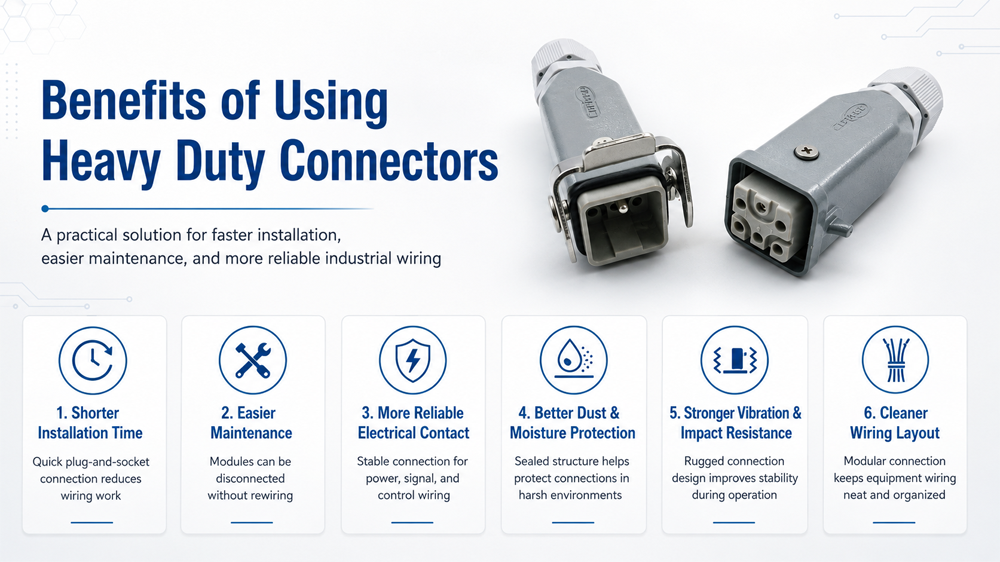

Для промышленных пользователей это означает:
Благодаря этим преимуществам усиленные разъемы широко используются в производственном оборудовании, системах автоматизации, робототехнике, упаковочных машинах, станках с ЧПУ, железнодорожном оборудовании, силовых шкафах и наружных промышленных устройствах.

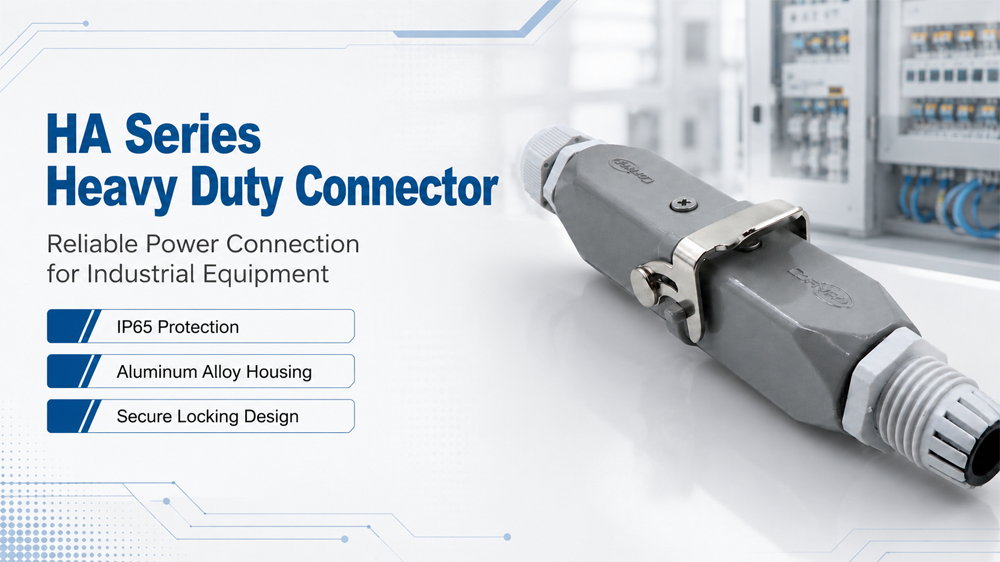

Разъем серии HA — это компактный и практичный тип усиленного разъема. Он предназначен для промышленной силовой и управляющей проводки, где пространство ограничено, но по-прежнему требуется надежное соединение.
По сравнению с более крупными сериями усиленных разъемов разъемы серии HA меньше по размеру и проще в установке. Они часто используются для соединений с низкой и средней мощностью, подключения оборудования и компактных интерфейсов машин.

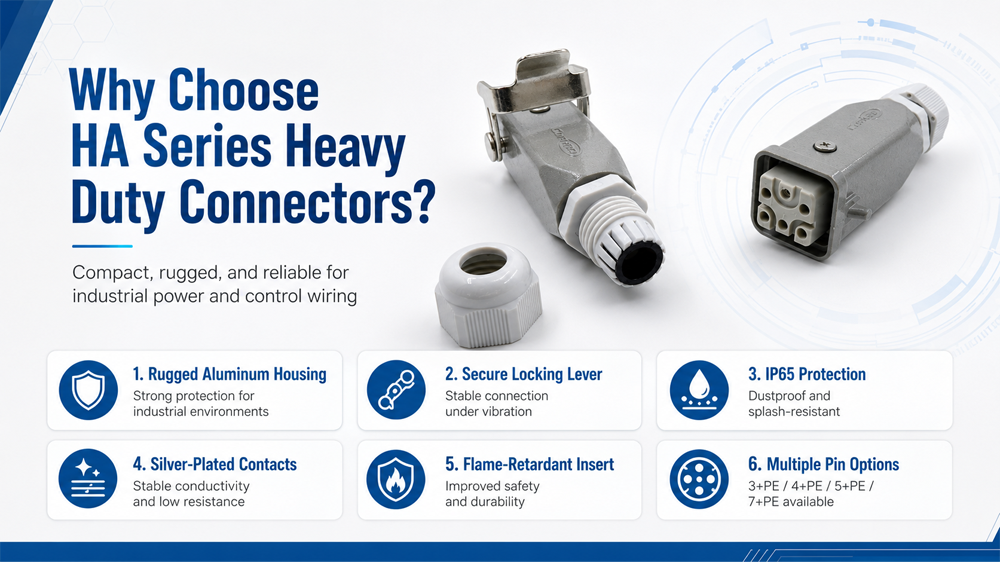

Типичный усиленный разъем серии HA обеспечивает несколько важных преимуществ:
1. Прочный алюминиевый корпус
Наружная оболочка обычно изготовлена из литого алюминиевого сплава. Это обеспечивает разъему более высокую механическую прочность по сравнению с обычными пластиковыми разъемами. Он помогает защитить внутреннюю вставку и контакты от ударов, давления и воздействия окружающей среды.
2. Надежный фиксирующий рычаг
Металлическая фиксирующая конструкция надежно удерживает штекер и гнездо соединенными. Это особенно важно для оборудования с вибрацией или движением. Стабильная система фиксации помогает предотвратить случайное отсоединение во время работы.
3. Защита IP65
Многие разъемы серии HA имеют защиту IP65 при правильной сборке с подходящим корпусом, прокладкой и кабельным вводом. Это помогает защитить соединение от пыли и водяных брызг, делая его подходящим для промышленных условий.
4. Посеребренные контакты
Посеребренные контакты помогают улучшить проводимость и снизить контактное сопротивление. Это делает соединение более стабильным, особенно в применениях, где важна надежная передача тока.
5. Огнестойкая вставка
Изолирующая вставка обычно изготавливается из огнестойкого материала. Это помогает повысить безопасность и стабильность внутри корпуса разъема.
6. Несколько вариантов количества контактов
Разъемы серии HA доступны в различных конфигурациях полюсов, таких как 3+PE, 4+PE, 5+PE и 7+PE. Это дает инженерам и покупателям больше гибкости при выборе разъема для различных требований к электропроводке.

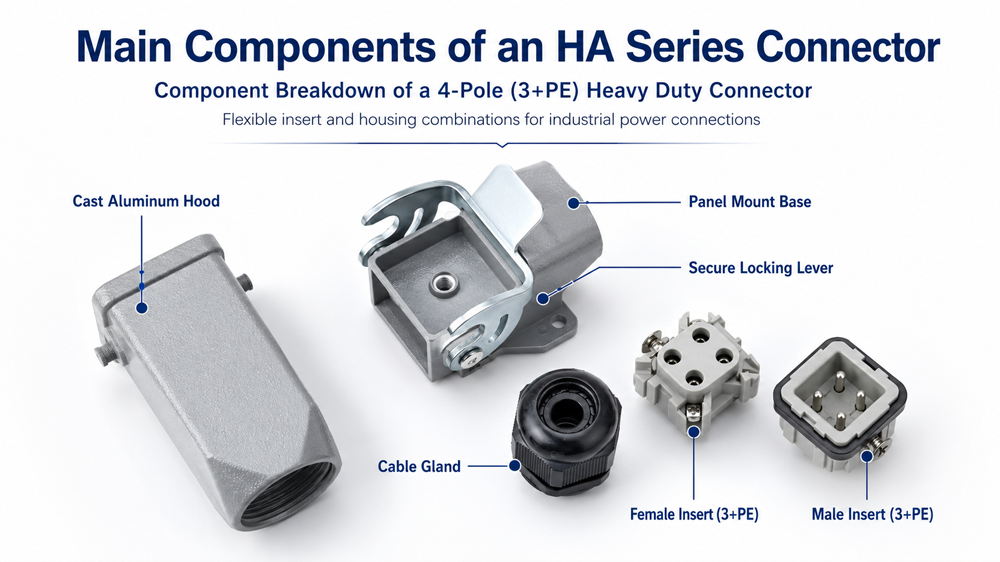

Полный промышленный разъем повышенной надежности серии HA обычно включает несколько ключевых частей.
Корпус является внешней металлической оболочкой разъема. Он защищает внутреннюю вставку и контакты от пыли, влаги, ударов и механических нагрузок. Корпус также обеспечивает монтажную и фиксирующую конструкцию.
Для промышленных применений обычно используется корпус из литого алюминиевого сплава, поскольку он прочный, легкий и подходит для суровых условий эксплуатации.
Вставка — это изолирующая часть, которая удерживает контакты. В разъемах серии HA обычно используются штыревая и гнездовая вставки. Эти две части соединяются друг с другом для создания электрического соединения.
Конструкция вставки удерживает каждый контакт в правильном положении и помогает предотвратить короткие замыкания между клеммами.
Контакты являются токопроводящими частями разъема. Они передают питание или сигналы с одной стороны на другую. Для разъемов серии HA обычно используются контакты из медного сплава с серебряным покрытием для обеспечения стабильной проводимости.
В зависимости от модели контакты могут использовать винтовое или обжимное соединение.
Кабельный ввод устанавливается в месте входа кабеля в корпус. Он помогает надежно удерживать кабель и улучшает герметичность. Качественный кабельный ввод может снизить нагрузку от натяжения кабеля и помочь предотвратить попадание пыли или влаги внутрь разъема.
Фиксирующий рычаг удерживает разъем закрытым и надежно соединенным. Это одна из самых узнаваемых особенностей промышленных разъемов повышенной надежности. В промышленных условиях надежная фиксация важна, поскольку вибрация или движение могут ослабить обычные разъемы.
Уплотнительная прокладка помогает улучшить защиту от воды и пыли между соединяемыми частями. При правильной сборке разъема прокладка помогает обеспечить более высокий уровень защиты от окружающей среды.

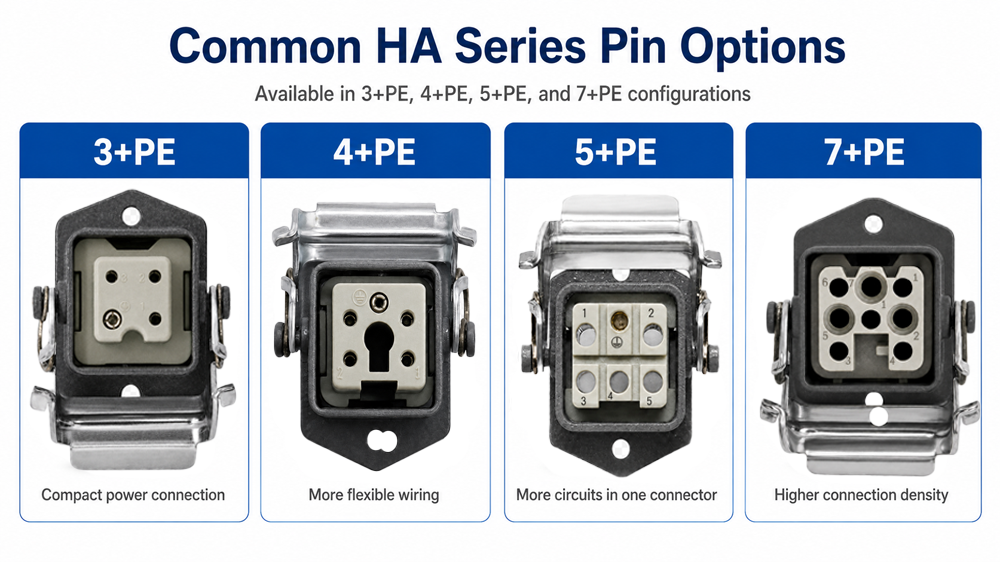

Одна из причин популярности разъемов серии HA заключается в том, что они предлагают различные конфигурации полюсов. «PE» означает защитное заземление, также известное как контакт заземления.
Разъем 3+PE включает три рабочих контакта и один контакт защитного заземления. Он обычно используется для компактных силовых соединений, где требуется заземление.
Этот вариант подходит для простой промышленной силовой проводки, небольших машин и модулей оборудования.
Разъем 4+PE обеспечивает четыре рабочих контакта и один контакт защитного заземления. Он предоставляет больше возможностей для проводки, чем 3+PE, и часто используется в промышленных системах управления и силовых приложениях.
Разъем 5+PE подходит, когда в одном разъеме требуется больше цепей. Он помогает уменьшить сложность проводки и сделать сборку оборудования более аккуратной.
Разъем 7+PE предоставляет больше точек подключения в компактном корпусе. Он полезен для оборудования, которому требуется несколько линий питания или управления при сохранении надежной промышленной конструкции разъема.
При выборе между этими вариантами покупателям следует проверить количество проводов, номинальный ток, номинальное напряжение, монтажное пространство и способ оконцевания.

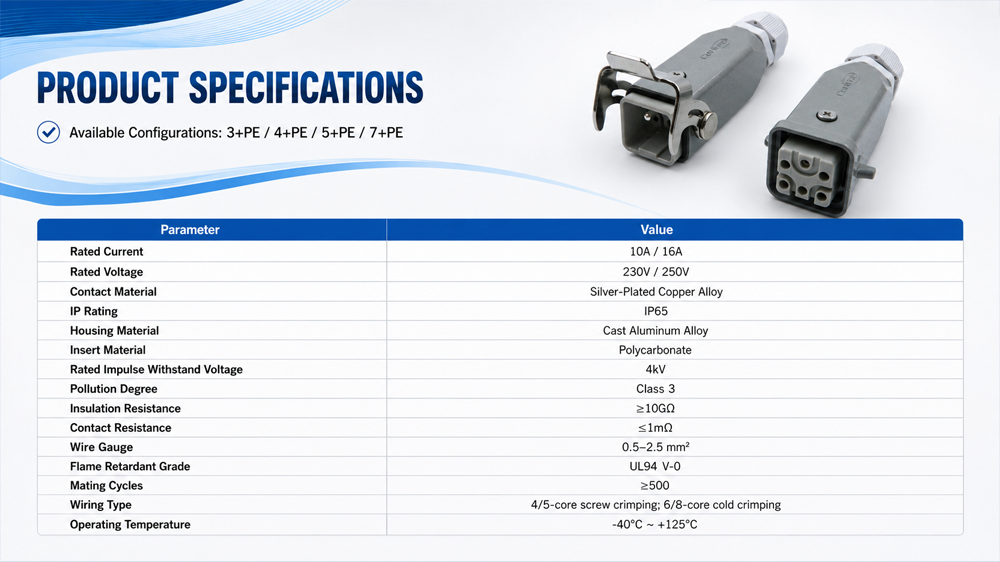

Перед выбором промышленного разъема повышенной надежности важно проверить основные технические характеристики. Для разных применений могут требоваться разные номинальные параметры разъема.
Номинальный ток показывает, какой ток разъем может безопасно выдерживать. Для разъемов серии HA распространенные значения номинального тока включают 10А или 16Ав зависимости от конфигурации полюсов и конструкции контактов.
Всегда выбирайте разъем с номинальным током, соответствующим или превышающим требования вашего применения.
Номинальное напряжение — еще один важный параметр. Разъемы серии HA часто используются для промышленной низковольтной силовой проводки и проводки управления. Распространенные значения номинального напряжения включают 230 В или 250 В, в зависимости от конкретной модели.
Для промышленных условий степень защиты очень важна. Разъем повышенной прочности IP65 может помочь защитить от пыли и водяных брызг при правильной установке. Это делает его подходящим для многих промышленных применений внутри и вне помещений.
Корпус из литого алюминиевого сплава обеспечивает лучшую долговечность и механическую защиту. Это хороший выбор для оборудования, систем автоматизации и тяжелых условий эксплуатации.
Контакты из посеребренного медного сплава обычно используются для обеспечения стабильной проводимости и низкого контактного сопротивления. Для покупателей это важный аргумент, поскольку качество контактов напрямую влияет на надежность электроснабжения.
В разъемах серии HA может использоваться винтовое подключение или обжимное подключение. Винтовое подключение удобно для установки и обслуживания. Обжимное подключение может обеспечить стабильное соединение при сборке с использованием правильных инструментов.
Промышленные разъемы могут подвергаться воздействию высоких или низких температур во время работы. Широкий диапазон рабочих температур, например от -40°C до +125°C, помогает повысить надежность в различных рабочих условиях.

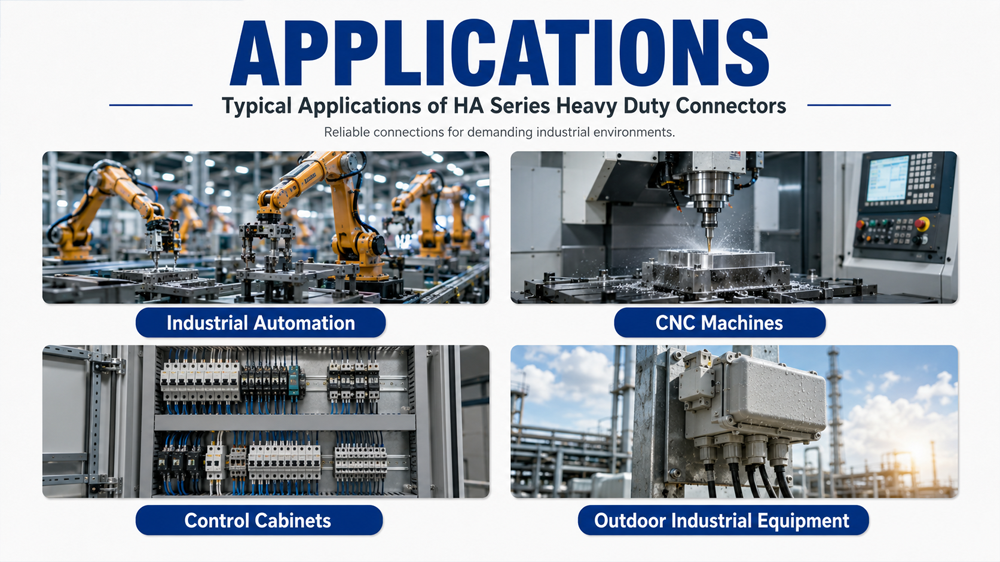

Промышленные разъемы повышенной прочности серии HA широко используются в промышленных системах питания и управления. Их компактный размер и прочная конструкция делают их подходящими для многих типов оборудования.
К распространенным применениям относятся:
Например, на автоматизированной производственной линии различные модули машин могут потребовать подключения и отключения во время установки или технического обслуживания. Использование разъема повышенной прочности может сделать этот процесс быстрее и безопаснее.
В шкафу управления разъемы серии HA могут помочь организовать проводку и сделать подключения внешнего оборудования более аккуратными. Вместо прокладки множества отдельных проводов разъем обеспечивает структурированный и защищенный интерфейс.
Для наружного оборудования корпус IP65 и кабельный ввод могут помочь защитить соединение от пыли и водяных брызг, повышая долгосрочную надежность.
Чтобы выбрать подходящий разъем повышенной прочности серии HA, можно следовать простому процессу выбора.
Во-первых, определите необходимое количество проводов. Если для вашего применения требуются три рабочих провода плюс заземление, разъема 3+PE может быть достаточно. Если требуется больше цепей, выберите 4+PE, 5+PE или 7+PE.
Во-вторых, проверьте требования к току и напряжению. Убедитесь, что номинальные характеристики разъема соответствуют вашему оборудованию. Не выбирайте разъем только по внешнему виду.
В-третьих, учитывайте рабочую среду. Если разъем будет использоваться в пыльных, влажных или наружных условиях, выбирайте корпус с подходящей степенью защиты IP.
В-четвертых, проверьте способ установки. Для некоторых применений требуется панельный монтаж, а для других — соединение кабель-кабель. Убедитесь, что кожух, основание, вставка и кабельный ввод соответствуют вашей конструкции установки.
В-пятых, выберите подходящий способ подключения проводов. Винтовое подключение простое и удобное, тогда как обжимное подключение может быть предпочтительным для стабильной сборки при массовом производстве.
Наконец, проверьте, требуются ли для разъёма специальные характеристики, такие как огнестойкий материал, устойчивость к солевому туману, посеребрённые контакты или широкий диапазон рабочих температур.
После проверки этих факторов выбора вы можете ознакомиться с нашими [Сверхпрочными разъёмами серии HA], чтобы сравнить доступные конфигурации и выбрать подходящее решение для вашего промышленного применения.
При выборе поставщика сверхпрочных разъёмов разница между поставщиком и партнёром определяется четырьмя факторами: сертификацией, гибкостью, скоростью и минимальными объёмами заказа.
Каждый разъём серии HA от OLINK поставляется с сертификатами CE и RoHS, соответствующими европейским директивам EMC/LVD и ограничениям по опасным веществам. Никаких расплывчатых формулировок вроде «соответствует стандартам» — мы предоставляем документацию заранее. Если ваше оборудование поставляется в Европу, Северную Америку или Юго-Восточную Азию, наши сертификаты уже готовы.
Большинство поставщиков сверхпрочных разъёмов устанавливают высокие минимальные объёмы заказа. У нас иначе. OLINK предлагает минимальный объём заказа всего от 10 штук для всех конфигураций серии HA — 3+PE, 4+PE, 5+PE и 7+PE. Независимо от того, создаёте ли вы прототип одного шкафа управления или проверяете новую конструкцию машины, вам не нужно брать избыточный объём до полной готовности.
Мы поддерживаем значительные складские запасы для всей линейки HA. Стандартные заказы отправляются в течение 10 рабочих дней. Не нужно ждать недели планирования производства — разъёмы находятся на складе, протестированы и готовы к отправке. Для срочных проектов уточните варианты ускоренной поставки.
Нужна нестандартная конфигурация количества контактов? Специализированная кабельная сборка с определённым сечением и длиной провода? Изменённая отделка корпуса или конфигурация кабельного ввода? OLINK изготавливает продукцию по вашим требованиям. Наша собственная инженерная команда занимается индивидуальной разводкой контактов, предварительно собранными кабельными жгутами и специальными конфигурациями разъёмов — поэтому вы получаете именно то, что требуется вашему оборудованию, без компромиссов.
Каждый разъём серии HA от OLINK оснащён:
Сверхпрочный разъём — это не стандартная товарная деталь. В условиях, где пыль, вибрация и влага являются ежедневными факторами, разъём становится единственной точкой отказа, которую нельзя допустить.
Серия HA обеспечивает основные требования: компактные размеры, алюминиевый корпус, герметизацию IP65 и гибкость выбора количества контактов (от 3+PE до 7+PE), позволяя работать с большинством промышленных силовых и управляющих соединений без усложнения спецификации материалов.
Но одних базовых характеристик недостаточно для принятия решения о поставке. Важно, можете ли вы получить их с сертификацией, быстро, небольшими партиями и в точном соответствии с вашими требованиями.
Именно здесь на помощь приходит OLINK:
Если вашему оборудованию нужен разъём, которому можно доверять на производственном участке, и поставщик, которому можно доверять в соблюдении сроков, запросите коммерческое предложение или отправьте нам свои спецификации.
