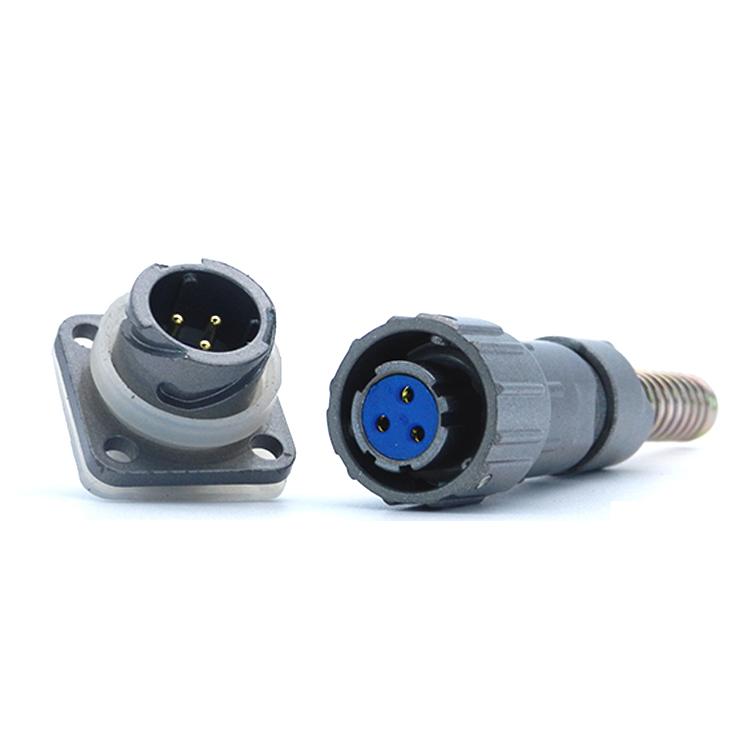

Водонепроницаемый круглый разъем байонетного типа серии FQ

Военные круглые разъемы FQ соответствуют стандартам Управления промышленности компонентов Министерства электронной промышленности D24Q / RE008-84.

Они широко используются в электрическом соединении между электронным оборудованием.

Марка:
OLINK
Предмет номер.:
OL-FQ
Оплата:
Wire transfer, Paypal, Western Union, Alipay
Происхождение продукта:
China
Цвет:
Gray
Товарный запас:
7000
Порт доставки:
Xiamen
Время выполнения заказа:
7

Запрос сейчас

премьера продукта

Водонепроницаемый круглый разъем байонетного типа серии FQ

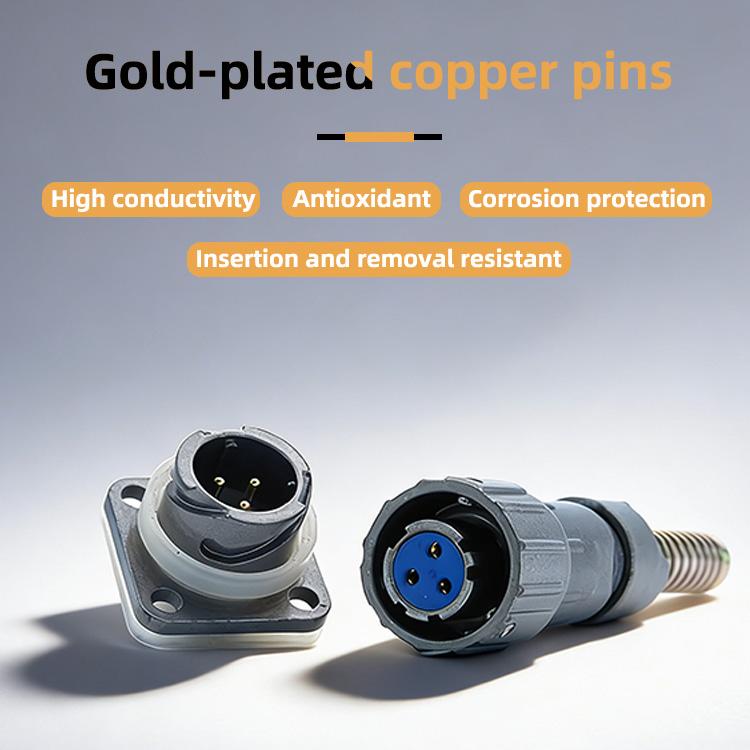

Гнездовой контакт Разъем FQ использует надежные эластичные изделия для замены традиционной конструкции спиральной пружины Hu
Продукт обладает характеристиками небольшого контактного сопротивления, антивибрации, ударопрочности и прочной герметизации. их вилка и розетка имеют быстрое байонетное соединение, просты в использовании и удобны в эксплуатации.

Диапазон рабочих температур:	-55 ~ 100 ° С
Влажность:	40 ℃ 98 ± 3%
Вибрация:	20-2000 Гц Ускорение150м /s²
Давление:	4,4 кПа
Количество контактов:	2-55п
Шок:	Разгон 490м/s²
Механическая жизнь:	500 раз
Постоянный Ускорение:	Разгон 245м /s²

Размеры Разъем FQ

Затыкать	Тип	D1	D2	L1	L2	Кабельная апертура	D3	L2	L3
	FQ14	Φ21	Φ12,2	21	5,4	Φ5	Φ5	31,5	39,5
						Φ6	Φ6	35	60
						Φ7	Φ7	35	60
						Φ8	Φ8	35	65
	FQ18	Φ27	Φ16.6	21	5,4	Φ6	Φ6	38	64
						Φ9	Φ9	38	69
						Φ10	Φ10	38	69
	FQ24	Φ33	Φ22,6	21	5,4	Φ6	Φ6	46	72
						Φ10	Φ10	46	77
						Φ12	Φ12	46	77
	FQ30	Φ39,5	Φ28,6	21	5,4	Φ14	Φ14	51	92,5
	FQ30	Φ39,5	Φ28,6	21	5,4	Φ16	Φ16	51	92,5

Разъем	Тип	a	b	D1	D2	D3
	FQ14	17 ± 0,2	24	Φ14	Φ12,2	Φ16.8
	FQ18	20 ± 0,2	27	Φ18	Φ16.6	Φ21,2
	FQ24	26 ± 0,2	33	Φ24	Φ22,6	Φ27
	FQ30	31 ± 0,2	38	Φ30	Φ28,6	Φ33,2

Коннектор	Тип	D3	a	b	L1	Кабельная апертура	L2
	FQ14	17,8	17	27	21	Φ5	31,5
						Φ6	35
						Φ7	35
						Φ8	35
	FQ18	21,2	22	27	21	Φ6	38
						Φ9	38
						Φ10	38
	FQ24	27,2	26	33	21	Φ6	46
						Φ10	46
						Φ12	46
	FQ30	33,2	31	38	21	Φ14	51
						Φ16	51

Место Дыры Водонепроницаемые круглые разъемы

* Для получения дополнительной информации свяжитесь с нами по электронной почте или используя любую контактную информацию на веб-странице.
