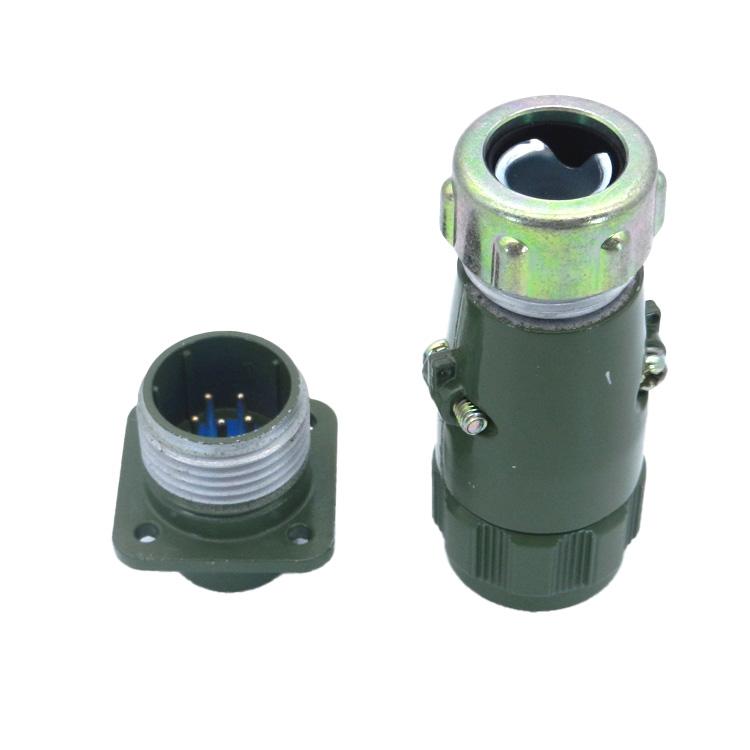

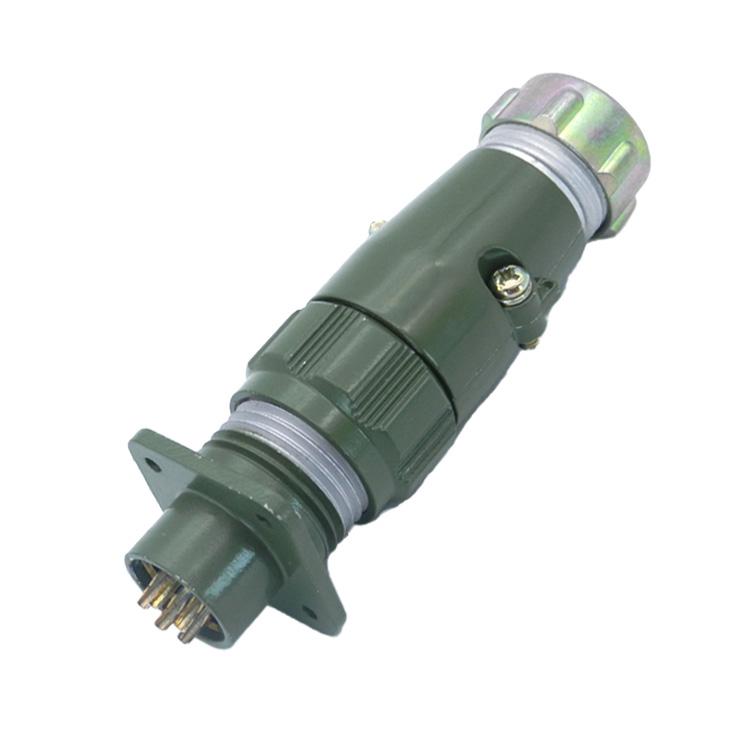

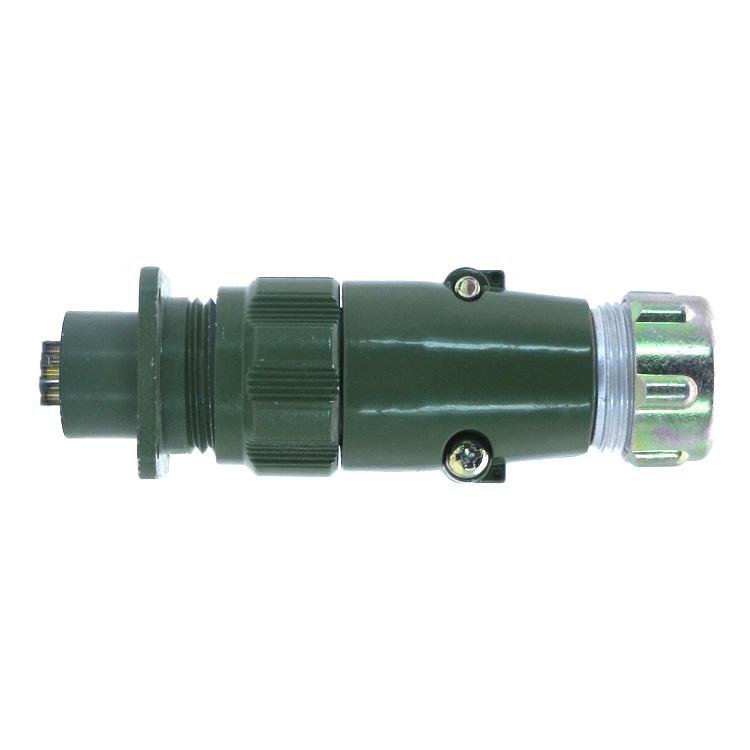

Водонепроницаемый металлический разъем высокого напряжения серии YD

Соединитель серии YD, его форма прямая, изогнутая, экранированная конструкция может быть установлена с помощью металлического шланга, неэкранированная конструкция может быть закреплена круглым кабелем

Предмет номер.:
OL-YD
Оплата:
Wire transfer, PayPal, Western Union, Alipay

Запрос сейчас

премьера продукта

Водонепроницаемый металлический разъем высокого напряжения серии YD

Особенность круглый металл соединитель

Различный размер корпуса: 20, 28, 32, 40, 48, 50 (мм) шесть типов. Диаметр контактов 1,5, 2,5, 3,5, 5,5 и 10 (мм), которые могут соответствовать требованиям различных рабочих токов.

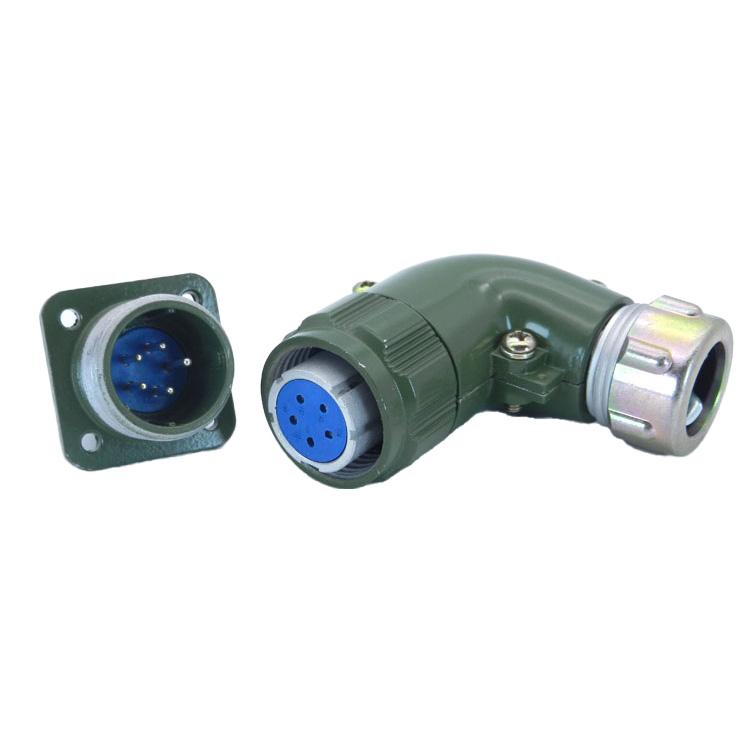

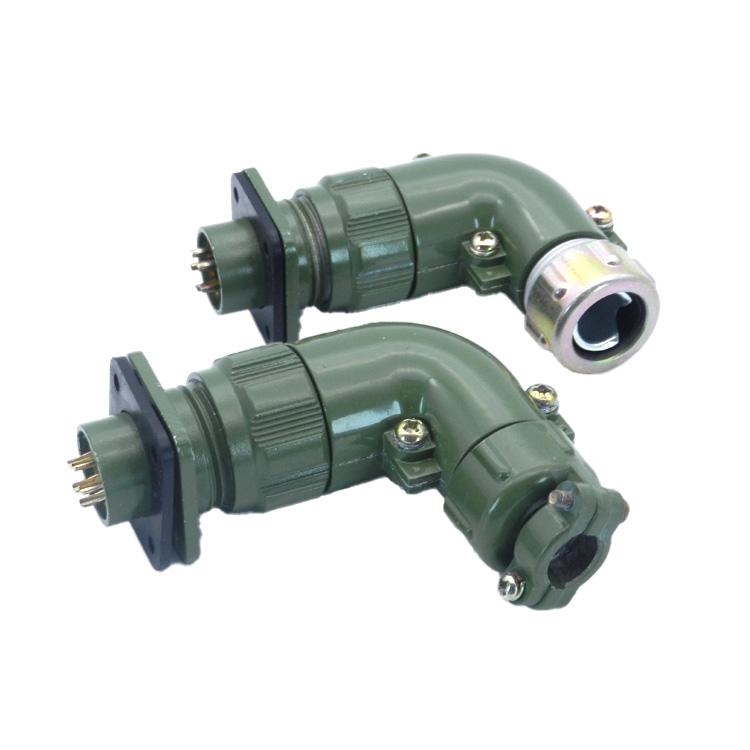

Можно выбрать прямой и локтевой тип.

Спецификация Металл серии YD соединитель

Диапазон температур:	-45 ℃ ~ + 85 ℃	Влажность:	40 ℃ 93%
Режим подключения:	Винтовое соединение	Шок:	10-500 Гц, ускорение 100 м / с²
Влияние:	40 ~ 80 раз / мин, Ускорение 400 м / с²	Жизнь:	500 раз
Номинальное напряжение:	500 В	Выдерживаемое напряжение:	1500 В

Диаметр штифта (мм):		1.5	2,5	3.5	5.5	10
Контактное сопротивление (мОм):		2,5	1	0,5	0,3	0,2
Номинальный ток (А)	Количество контактов 1-20	10	25	50	100	150
	Количество контактов 21-30	8	20	40	80	120
	Количество контактов 131-48	7	17,5	35	70	100

Код заказа металлические кабельные соединители

Число	Секретные особенности и содержание		Метки
1	Тип круглого разъема		YD
2	Соответствующий диаметр розетки и панели (мм) 20, 28, 32, 40, 48, 50		Отметьте размер диаметра
3	Мужской		J
	Женский		K
4	Контактный телефон		Отметьте номер штифта
5	Затыкать		Z
	Разъем		T
6	Прямой	Гибкий металлический трубопровод	P
		Тип кабеля	Q
	Тип гибки	Гибкий металлический трубопровод	R
		Тип кабеля	S
7	Водонепроницаемая совместная модель		PG21

Например: YD28K7TP- диаметр 28 мм, розетка, 7 контактов, штекер, гибкий металлический трубопровод.

YD28J4Z- диаметр 28 мм, вилка, 4 контакта, розетка

YD28J 4ZP-2 Диаметр 8 мм, мужчина,4 штифт, стыковочный разъем

Место отверстия устраивает (Соблюдайте направление штифта)

Применение соединитель

Это широко использовал схему соединения цепи питания и управления электромеханического оборудования, а также имеет устройство заземления, которое является пыленепроницаемым и водонепроницаемым.

* Для получения дополнительной информации свяжитесь с нами по электронной почте или используя любую контактную информацию на веб-странице.
