Выбор правильного электрического разъема для промышленного применения не является незначительной деталью закупок; это критически важное для выполнения задач инженерное решение. В заводской автоматизации, тяжелом машиностроении и системах распределения электроэнергии единичная точка отказа на интерфейсе соединения может привести к серьезным угрозам безопасности, дорогостоящим простоям производства и масштабному повреждению оборудования. Ориентирование в тысячах вариантов разъемов, представленных на рынке, может оказаться сложной задачей. Это подробное руководство предоставляет системным архитекторам, инженерам-электрикам и закупщикам пошаговую инженерную основу для выбора идеального разъема для любых суровых промышленных условий.

1. Определение электрических характеристик и снижения номинальных параметров

Любой процесс выбора разъема должен начинаться со строгой оценки электрической нагрузки. Необходимо определить не только непрерывный рабочий ток и напряжение, но и потенциальные пиковые требования по току при пуске двигателей или системных сбоях.

Крайне важно применять кривую снижения тепловых характеристик. По мере повышения температуры окружающей среды на промышленном объекте токовая нагрузка разъема уменьшается. Эмпирическое правило для мощных промышленных применений заключается в выборе разъема с номиналом по силе тока на 20–30% выше максимальной рассчитанной непрерывной нагрузки. Этот запас безопасности предотвращает джоулев нагрев, обеспечивает низкое контактное сопротивление и продлевает срок службы гальванического покрытия контактов.

2. Оценка экологических угроз (класс защиты IP и материалы)

Промышленные условия подвергают компоненты воздействию воздушной пыли, брызг воды, масляного тумана и коррозионных химикатов. Оценка степени защиты (IP) является обязательной. Для внутренних шкафов управления может быть достаточно стандартного корпуса, но для соединений внешнего оборудования требуется гарантированная герметизация. Сотрудничество со специалистом по производству водонепроницаемых разъемов гарантирует, что ваши соединения со степенью защиты IP67 или IP68 используют силиконовые уплотнительные кольца высокой эластичности, которые не разрушатся при термоударе.

Кроме того, следует учитывать материал корпуса. Стандартный коммерческий АБС-пластик растрескается под воздействием УФ-излучения или химической мойки. Для суровых условий выбирайте корпуса из литого цинка, анодированного алюминия или высокоэффективных термопластов, таких как PA66 (нейлон), которые обеспечивают превосходную ударопрочность и химическую стойкость.

3. Механические нагрузки и запирающие механизмы

Промышленное оборудование редко бывает стационарным. Двигатели машин, системы железнодорожного транспорта и робототехнические руки создают непрерывную гармоническую вибрацию и внезапные физические удары. Базовое фрикционное соединение со временем разболтается от вибрации, вызывая прерывистую потерю сигнала или сильное искрение.

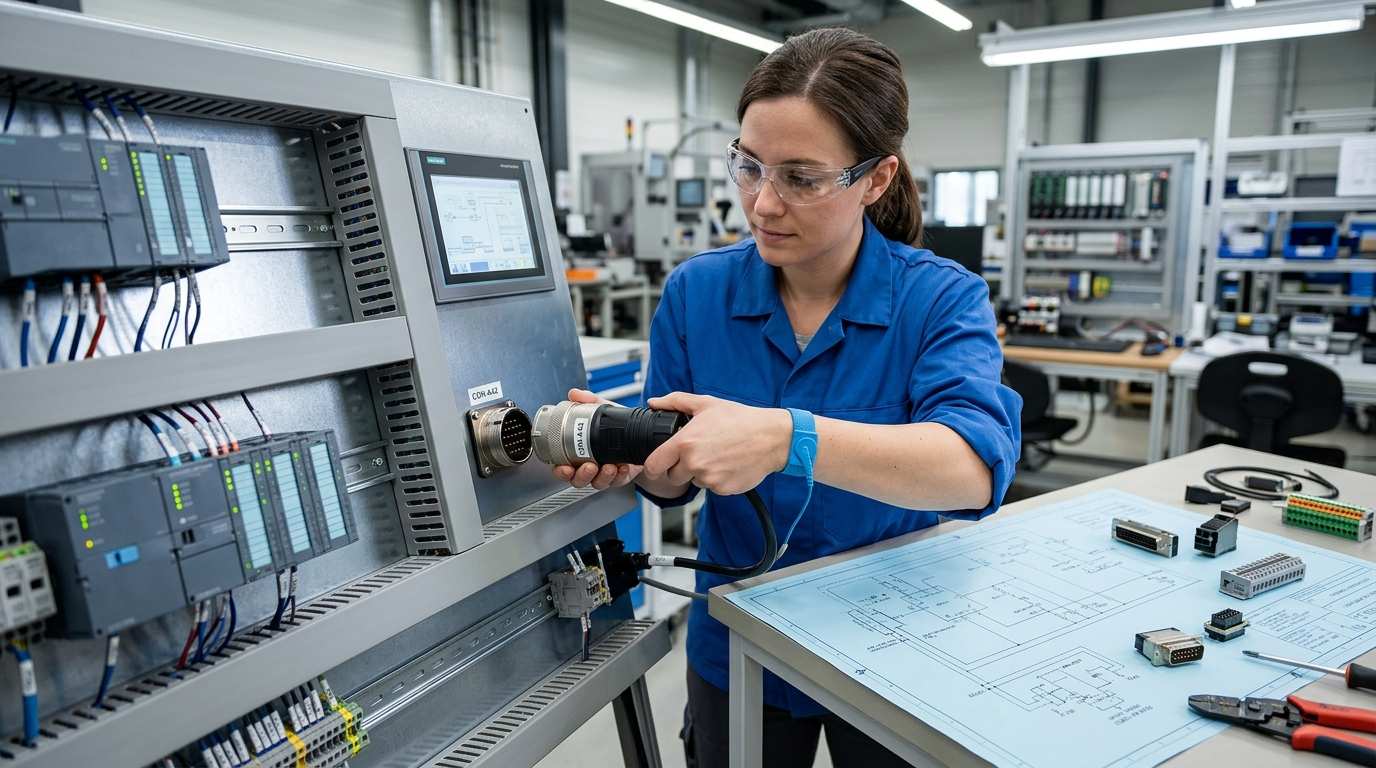

Для таких динамических сред инженеры должны предусмотреть надежное механическое удержание. Тяжелые промышленные круглые разъемы часто используют резьбовые соединения, байонетные замки или самозащелкивающиеся механизмы push-pull. Эти конструкции обеспечивают тактильную обратную связь при стыковке и гарантируют, что соединение не может быть физически разорвано без намеренного механического разъединения оператором.

4. Выбор подходящего форм-фактора и типа концевой заделки

Физическая компоновка вашей системы определяет форм-фактор разъема. Для плотных внутренних шкафов управления, где пространство и аккуратность проводки имеют первостепенное значение, монтируемые на DIN-рейку электрические клеммные колодки являются отраслевым стандартом, обеспечивая организованное распределение питания и быстрое устранение неполадок.

Кроме того, подумайте о том, как провод подключается к контактному штырю. Хотя традиционная пайка надежна, она медленна и требует квалифицированного труда. Современные промышленные разъемы все чаще отдают предпочтение автоматическому обжиму или пружинным клеммам без применения инструментов. Эти методы значительно ускоряют время полевого монтажа и устраняют человеческий фактор, связанный с неправильной затяжкой винтов.

Матрица выбора промышленных разъемов
