Глобальное стремление к возобновляемым источникам энергии вывело системы накопления энергии на базе аккумуляторов (BESS) на передний план энергетической инфраструктуры. Будь то накопление солнечной энергии для жилых домов или работа в качестве массивных электростанций для стабилизации электросети, эти аккумуляторные батареи являются бьющимся сердцем современной энергосистемы. Однако объединение сотен литий-ионных элементов в цепочки создает высокое напряжение и огромную силу тока. Стандартная промышленная проводка просто не справляется с такой нагрузкой. Чтобы обеспечить стабильность сети, предотвратить тепловой разгон и защитить обслуживающий персонал, инженеры строжайшим образом внедряют специализированныеразъем для больших токов технологий. Вот почему эти сверхпрочные интерфейсы стали абсолютно незаменимы для сектора накопления энергии.

1. Управление тепловым режимом и переходное сопротивление

При передаче постоянного тока силой 100А, 200А или даже 350А непрерывно, даже доля миллиома переходного сопротивления приводит к значительному выделению тепла. В плотно заполненном батарейном шкафу избыточное тепло опасно — оно ускоряет деградацию аккумуляторов и может спровоцировать катастрофический тепловой разгон.

Для борьбы с этим в разъемах премиум-класса для накопителей энергии используется передовая металлургия. Вместо стандартной латуни они используют медно-высокопроводящие сплавы в сочетании с толстым серебряным покрытием. Серебро обладает наивысшей электро- и теплопроводностью среди всех металлов, позволяя разъему быстро рассеивать тепло. Кроме того, внутренние листовые пружины или многоконтактные гнезда коронованного типа используются для максимального увеличения микроскопической площади поверхности между штыревым и гнездовым контактами, сохраняя сопротивление как можно ближе к нулю физически возможного.

2. Приоритет безопасности оператора благодаря защите от случайного прикосновения

Архитектуры современных систем хранения энергии (BESS) часто работают при напряжении от 1000В до 1500В постоянного тока. При таких уровнях напряжения случайный контакт человека с токоведущей клеммой приводит к мгновенной смерти. Стандартные кольцевые клеммы и оголенные шины активно вытесняются из современных аккумуляторных стоек именно по этой причине.

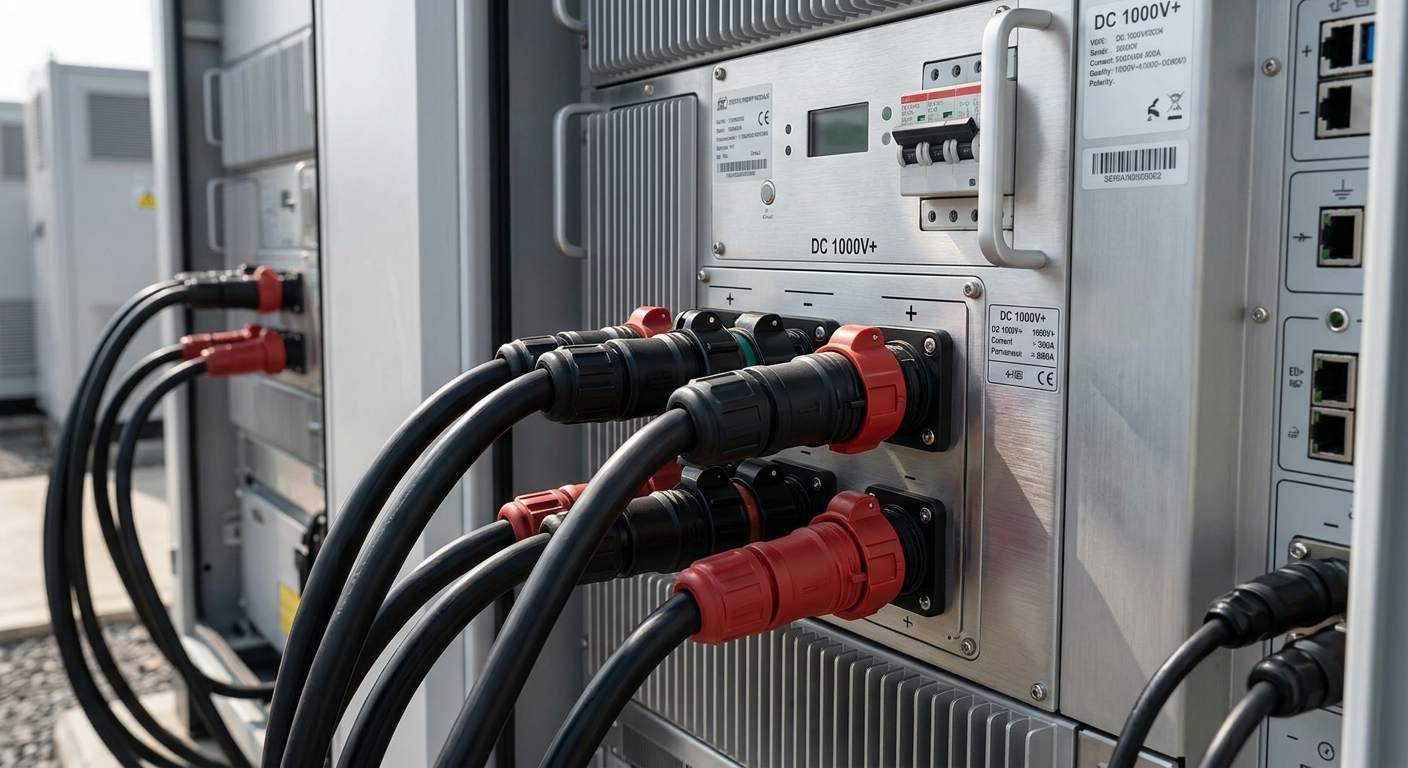

Высокотоковые аккумуляторные разъемы имеют конструкцию со степенью защиты IP2X, защищающую от прикосновения пальцами. Металлические контактные штыри глубоко утоплены в прочные термопластичные корпуса, что делает невозможным прикосновение пальца оператора к токоведущей цепи даже при рассоединенном разъеме. Кроме того, эти корпусы отлиты из огнестойких материалов со степенью горючести UL94-V0 и используют механическое кодирование и цветовую маркировку (например, оранжевый для плюса, черный для минуса), что делает невозможным переполюсовку при быстром монтаже на объекте.

3. Герметизация от внешних воздействий для наружных контейнерных систем BESS

Аккумуляторные накопители энергии коммунального масштаба обычно размещаются в массивных наружных морских контейнерах. Хотя контейнеры обеспечивают базовую защиту, внешние силовые соединения и линии связи подвергаются воздействию экстремальной влажности, соляного тумана и косого дождя.

Если влага проникает в соединение постоянного тока 1500V DC, это вызывает мощную электрическую дугу. Для любого силового интерфейса, соединяющего внешнюю часть аккумуляторного контейнера, специализированный водонепроницаемый разъем со степенью защиты IP67 или IP68 является обязательным. В этих разъемах используются толстые силиконовые компрессионные уплотнения и ультразвуковая сварка, гарантирующие, что передача энергии остается полностью изолированной от загрязняющих веществ окружающей среды на протяжении всего 25-летнего срока службы.

Традиционные наконечники против сильноточных соединителей для накопителей энергии
