Водонепроницаемые кабельные разъёмы защищают ваши провода от дождя, пыли и влаги. Без них коррозия может испортить сигналы и быстро привести к отказу оборудования. Многие думают, что для установки нужны специальные навыки, но это руководство показывает простые шаги по установке водонепроницаемых кабельных разъёмов. Вы получите простые советы по самостоятельному подключению проводки, которые подойдут как для домашних проектов, так и для профессиональных работ.

Вернуться к содержанию

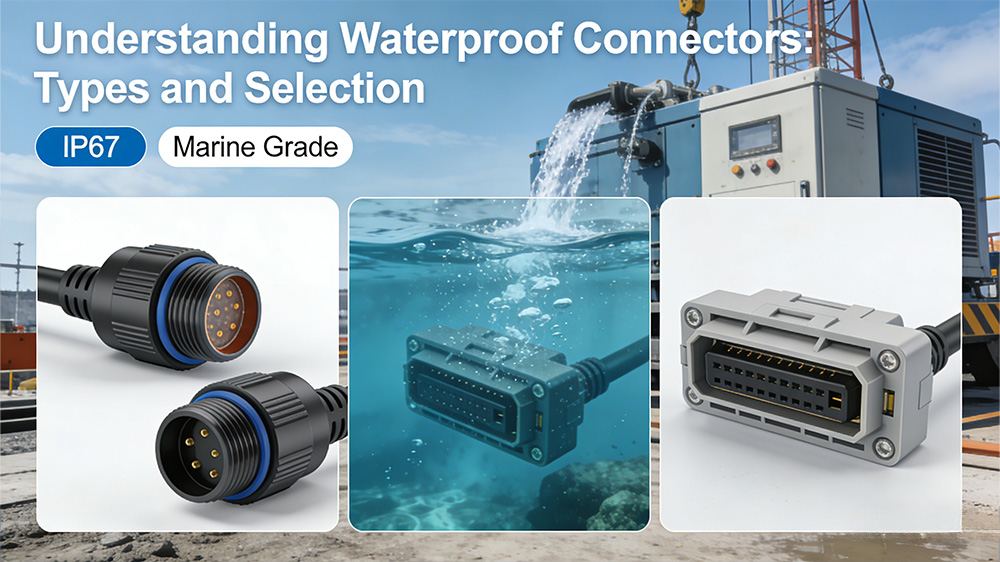

Понимание водонепроницаемых разъёмов: типы и выбор

Эти детали защищают провода в сложных местах, например на улице или рядом с водой. Узнайте основы, прежде чем начать. Это поможет выбрать подходящий вариант для ваших нужд.

Распространённые типы водонепроницаемых разъёмов (объяснение степеней защиты IP)

Разъёмы M-серии фиксируют провода с помощью резьбового корпуса. Кабельные сальники сжимают кабели для плотного уплотнения. Встроенные разъёмы соединяют провода в середине линии без больших корпусов.

Степени защиты IP показывают уровни защищённости. IP67 блокирует пыль и выдерживает кратковременное погружение в воду. IP68 обеспечивает ещё более высокую защиту благодаря полному погружению на определённую глубину. Проверьте обозначение, чтобы оно соответствовало рискам вашей установки.

Для уличного освещения часто достаточно IP67. Для лодок выбирайте IP68, чтобы противостоять постоянной влажности.

Соответствие разъёма области применения

Сначала оцените место установки. Погружённые линии требуют более надёжных уплотнений, чем открытые. Важен и диаметр кабеля — для более толстых проводов AWG 12 нужны разъёмы большего размера.

Ток и напряжение также играют роль. Для низковольтных садовых светильников подходят разъёмы на 12 В. Мощное морское оборудование требует 24 В или больше с толстыми контактами.

Вспомните об уличных праздничных украшениях. Используйте IP65 для лёгкого дождя. Для насосов бассейнов выбирайте IP68, чтобы избежать поражения током.

Необходимый список инструментов

Подготовьте следующие инструменты перед началом:

· Инструмент для зачистки проводов для кабелей 14–22 AWG.
· Обжимной инструмент с матрицами для вашего размера провода.
· Термофен для термоусадочной трубки.
· Диэлектрическая смазка или герметик.
· Мультиметр для проверки.

Качественные инструменты служат дольше. Дешёвый стриппер повреждает провода и вызывает обрывы. Откалибруйте обжимной инструмент, чтобы обеспечить надёжное крепление.

Вернуться к содержанию

Подготовка перед установкой: ключ к долговечному уплотнению

Подготовка предотвращает последующие протечки. Пропустите этот этап — и вода проникнет внутрь. Следуйте этим шагам для создания прочных соединений.

Проверка и подготовка кабеля

Проверьте кабели на порезы или повреждения. Распрямите их. Снимите изоляцию на 1/4 дюйма — не перережьте медную жилу внутри.

Протрите оболочку кабеля начисто. Масла или грязь препятствуют герметизации. Используйте спиртовые салфетки для сухой поверхности.

Согласно полевым испытаниям, плохая подготовка приводит к на 30% большему числу отказов во влажных местах.

Конфигурация проводки и проверка полярности

Правильно сопоставьте цвета — красный к положительному контакту, чёрный к заземлению. В многопроводных системах контакты должны быть выровнены.

Проверьте соединение мультиметром сейчас. Установите режим прозвонки и коснитесь щупами концов проводов. Отсутствие звукового сигнала означает обрыв; исправьте его заранее.
Этот шаг экономит часы. Неправильная полярность выводит оборудование из строя при включении питания.

Понимание уплотнительных сальников и O-колец

Сальники сжимают резину вокруг кабелей. O-кольца устанавливаются внутри корпусов для дополнительной блокировки.

Устанавливайте O-кольца ровно, не перекручивая. Слегка смажьте их консистентной смазкой для лёгкого скольжения.

Неправильная посадка пропускает воду. Хороший сальник удерживает давление, как клапан велосипедной шины.

Назад к содержанию

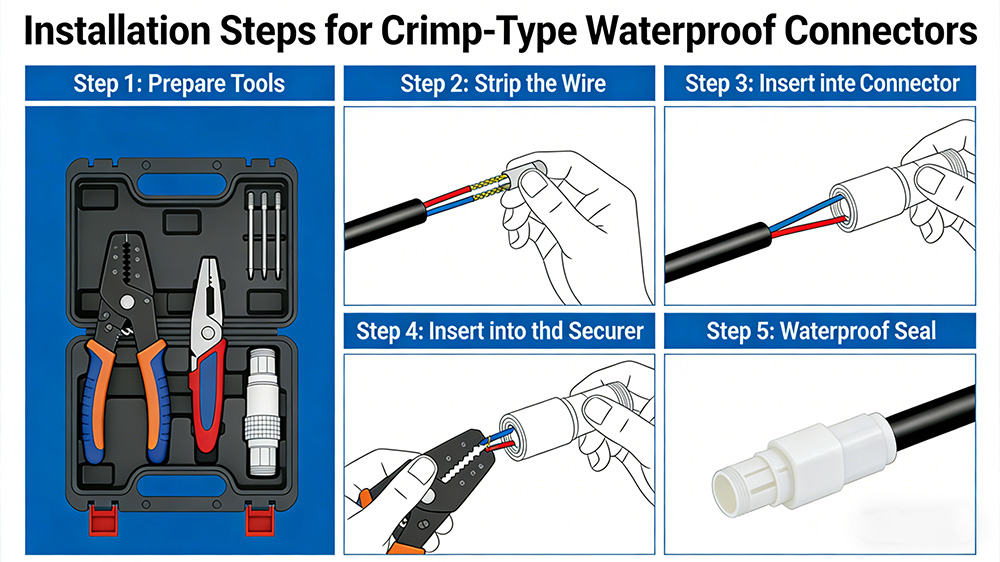

Пошаговая установка соединителей компрессионного типа

Компрессионные типы плотно сжимают уплотнения. Они часто используются для стационарных установок. Работайте медленно для наилучшего результата.

Заделка проводов (особенности обжима и пайки)

Используйте обжим для скорости — сжимайте контакты на оголённых концах. Применяйте правильную матрицу, чтобы избежать сплющивания.

Паяйте для прочности при вибрациях. Нагрейте соединение, добавьте флюс, затем залудите. Закройте клеевой термоусадкой для защиты от влаги.

Проверка обжимов на растяжение: сильно потяните; соединение должно выдерживать 10 фунтов. Слабые соединения выходят из строя на ветру.

Пайка требует практики, но лучше обжимов в солёном воздухе.

Сборка корпуса соединителя

Сначала наденьте гайку на кабель. Никогда не забывайте об этом — это главная ошибка.

Введите зачищенные провода во вставку. Нажимайте, пока контакты полностью не сядут.

Защёлкните корпус. Совместите все ключи, чтобы избежать коротких замыканий.

Достижение оптимального сжатия для водонепроницаемости

Сначала затяните гайку вручную. Добавьте четверть оборота плоскогубцами.

Затяните с моментом 5–7 дюйм-фунтов, если у вас есть динамометрический ключ. Слишком сильное затягивание сминает резину; слишком слабое позволяет каплям проникать внутрь.

Проверьте, потряся соединение — отсутствие люфта означает хорошее уплотнение. Этот метод вдвое сокращает протечки в домашних проектах.

Назад к содержанию

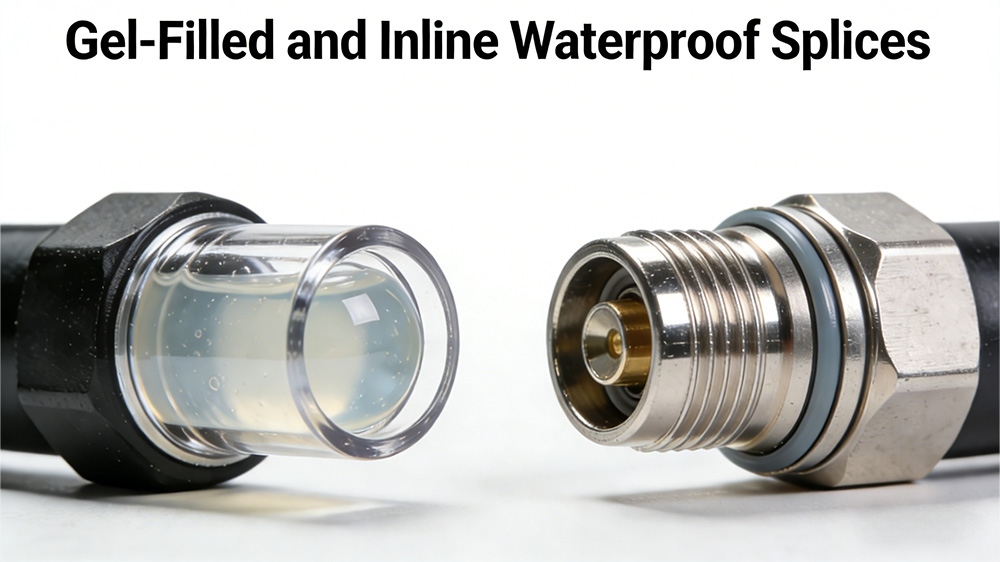

Использование гелевых и линейных водонепроницаемых соединений

Соединения объединяют разрезанные провода. Гелевые типы заполняют зазоры густым составом. Используйте их, когда нельзя добраться до концов.

Преимущества гелевых соединителей

Гель вытесняет воздух и воду. Он остаётся мягким и не затвердевает полностью.

Отлично подходит для низкого напряжения, например 24 В, в системах полива. В коробках с распылителями он блокирует грязь и дождь.

Одно исследование показывает, что гелевые соединения в почве служат на 5 лет дольше, чем изоляционная лента.

Установка комплектов водонепроницаемых термоусадочных соединений

Зачистите оба провода на 1 дюйм. Скрутите концы вместе.

Наденьте термоусадочную трубку с клеем внутри. Нагревайте от середины к краям — следите, как вытекает клей.

Перекройте соединение на 1/2 дюйма. Полное расплавление герметизирует его, как склеенную трубу.

Соединение и герметизация линейных ответвительных коробок

Обрежьте лишнюю длину провода под размер. Аккуратно сверните запас, чтобы избежать натяжения.

Вставьте в линейный корпус. Загерметизируйте концы колпачками или гайками.

В линиях, таких как фонари на ограждениях, это сохраняет порядок проводов. В противном случае натяжение быстро нарушает герметичность.

Назад к содержанию

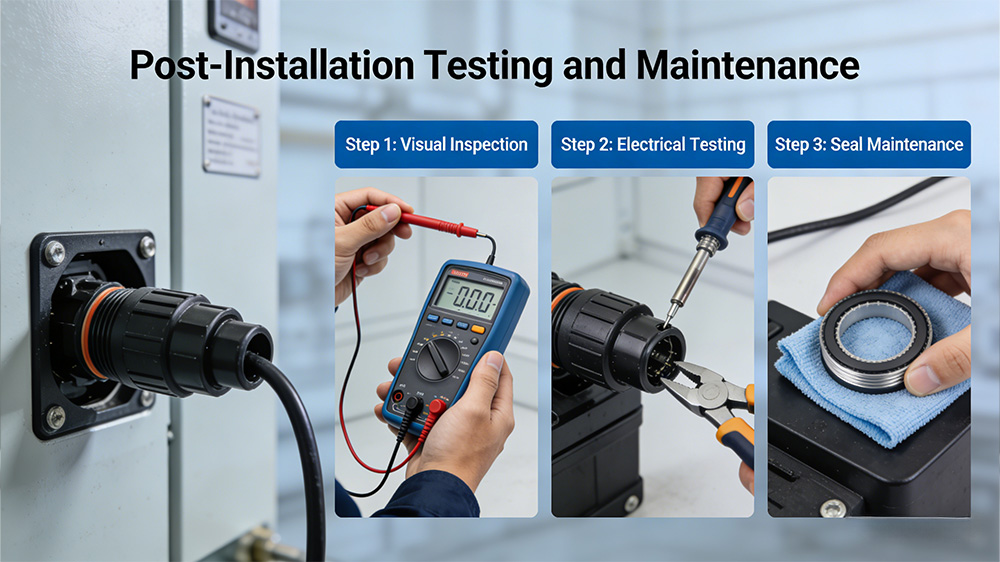

Проверка и обслуживание после установки

Проверьте сразу после установки. Уход помогает им работать годами. Игнорируйте это — и проблемы будут накапливаться.

Выполнение окончательных проверок целостности

Слегка распылите воду на соединение. Нет капель через 5 минут? Всё хорошо.

Снова проверьте целостность. Включите питание на низком уровне — следите за нагревом или искрами.

Аккуратно двигайте провода во время испытаний. Напряжение выявляет слабые места.

Лучшие методы проверки для долговечности

Ежегодно осматривайте гайки и оболочки. Трещины означают, что вскоре потребуется замена.

Ультрафиолет быстро выцветает пластик на солнце. По возможности закрывайте открытые части.

Удаляйте жир тканью. Грязь скрывает износ.

Устранение распространённых ошибок установки

Внутри есть вода? Проверьте глубину установки втулки или затяжку гайки.

Сигнал пропадает? Повторно обожмите или перепаяйте контакты.

Соединение держится слабо? Неправильный размер кабельного ввода — замените его.

Устраните проблему на раннем этапе, чтобы избежать полной перепрокладки проводки.

Вернуться к содержанию

Заключение

Водонепроницаемые кабельные соединители защищают ваши системы от самых суровых погодных условий. Хорошо подготовьтесь, правильно соберите и тщательно проверьте соединения, чтобы уплотнения служили долго. Следуйте этим простым инструкциям по самостоятельной прокладке проводки, и вы избежите распространённых ошибок. Возьмите инструменты сегодня и сделайте следующий проект полностью защищённым от воды. Ваше оборудование отблагодарит вас долгими годами надёжной работы.
